Abschätzen des Durchmesserbereichs von Schrauben

nach VDI-Richtlinie 2230¹⁾

Das folgende Verfahren ermöglicht eine grobe Abschätzung der nötigen Schraubendimensionen bei einer Einschraubenverbindung und Temperatur um 20 °C, entsprechend den Angaben von VDI 2230. Das Ergebnis ist in jedem Falle rechnerisch zu überprüfen.

¹⁾ VDI = Verein Deutscher Ingenieure

A Wählen Sie in Spalte 1 die nächst grössere Kraft zu der an derVerschraubung angreifenden Betriebskraft F_A,Q

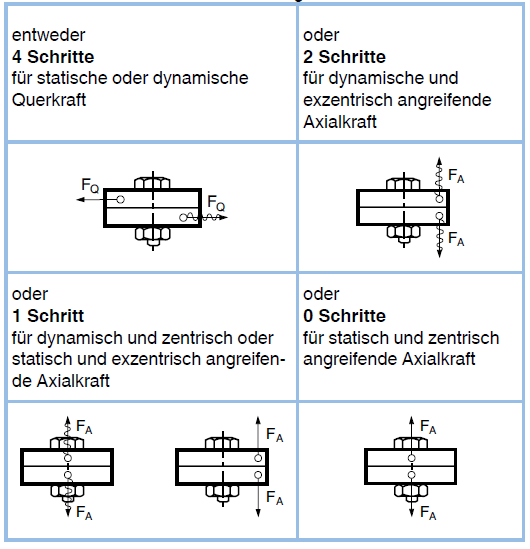

B Die erforderliche Mindestvorspannkraft F_{M min} ergibt sich, indem man von dieser Zahl weitergeht um:

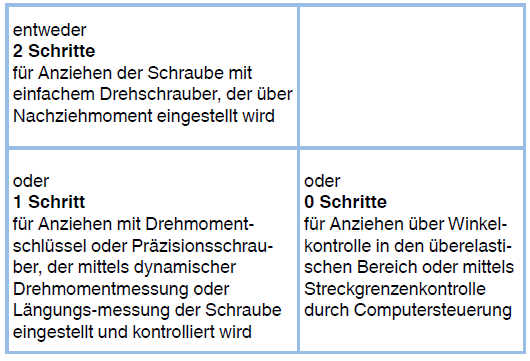

C Die erforderliche maximale Vorspannkraft F_{M max} ergibt sich, indem man von dieser Kraft F_{M min} weitergeht um:

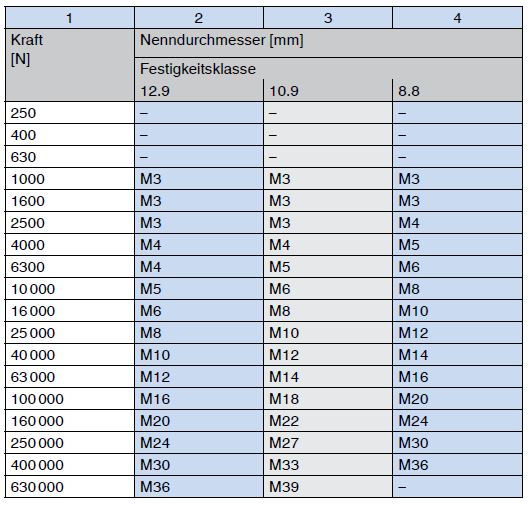

D Neben der gefundenen Zahl steht in Spalte 2 bis 4 die erforderliche Schraubenabmessung in mm für die gewählte Festigkeitsklasse der Schraube.

Eine Verbindung wird dynamisch und exzentrisch durch die Axialkraft F_A = 8500 N belastet. Die Schraube mit der Festigkeitsklasse 12.9 soll mit Drehmomentschlüssel montiert werden.
A 10 000 N ist die nächst grössere Kraft zu F_A in Spalte 1
B 2 Schritte für «exzentrische und dynamische Axialkraft» führen zu F_{M min} = 25 000 N
C 1 Schritt für «Anziehen mit Drehmomentschlüssel» führt zu F_{M max} = 40 000 N
D Für F_{M max} = 40 000 N findet man in Spalte 2 (Festigkeitsklasse 12.9) einen Nenndurchmesser von M10
