nach ISO 3506
Über 97 % aller Verbindungselemente aus rostbeständigen Stählen werden aus dieser Stahlgruppe gefertigt. Ausschlaggebend sind die hervorragende Korrosionsbeständigkeit und die ausgezeichneten mechanischen Eigenschaften.

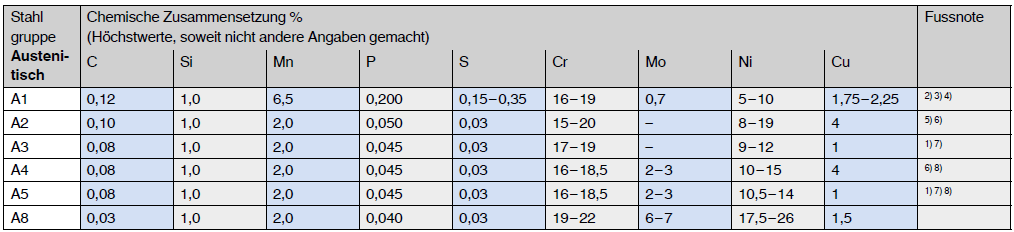

Die austenitischen Stähle werden in 6 Hauptgruppen unterteilt, welche sich durch die folgende chemische Zusammensetzung unterscheiden:
1) Stabilisiert gegen interkristalline Korrosion durch Zusätze von Titan oder evtl. Niob, Tantal.
2) Schwefel darf durch Selen ersetzt werden.
3) Falls der Massenanteil an Nickel unter 8 % liegt, muss der Massenanteil an Mangan mindestens 5 % betragen.
4) Für den Massenanteil an Kupfer gibt es keine Mindestgrenze, sofern der Massenanteil an Nickel mehr als 8 % beträgt.
5) Falls der Massenanteil an Chrom unter 17 % liegt, sollte der Massenanteil an Nickel mindestens 12 % betragen.
6) Bei austenitischen nichtrostenden Stählen mit einem Massenanteil an Kohlenstoff von maximal 0,03 % darf Stickstoff bis maximal 0,22 % enthalten sein.
7) Muss zur Stabilisierung Titan ≥ 5 x C bis maximal 0,8 % enthalten und nach dieser Tabelle gekennzeichnet sein oder muss zur Stabilisierung Niob und / oder Tantal ≥ 10 x C bis maximal 1 enthalten und nach dieser Tabelle gekennzeichnet sein.
8) Der Kohlenstoffgehalt darf nach Wahl des Herstellers höher liegen, soweit dies bei grösseren Durchmessern zum Erreichen der festgelegten mechanischen Eigenschaften erforderlich ist, jedoch bei austenitischen Stählen nicht über 0,12 %.
