Kennzeichnung von Schrauben und Muttern (nach ISO 3506)

Kennzeichnungspflicht

Schrauben und Muttern aus rostbeständigen, austenitischen Stählen müssen gekennzeichnet werden.

Vorsicht

Nur nach Norm richtig gekennzeichnete Verbindungselemente erfüllen die gewünschten Anforderungen. Entgegen der Norm nicht gekennzeichnete Produkte entsprechen sehr oft nur den Festigkeitsklassen A2-50 oder A4-50.

Schrauben

Sechskantschrauben und Zylinderschrauben mit Innensechskant oder Innensechsrund müssen ab Gewinde M5 gekennzeichnet sein. Die Kennzeichnung muss die Stahlgruppe, die Festigkeitsklasse sowie das Herkunftszeichen enthalten.

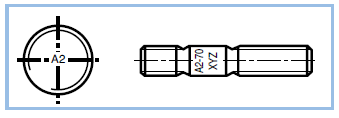

Stiftschrauben

Stiftschrauben müssen ab Gewinde M6 am gewindefreien Teil mit der Stahlsorte, der Festigkeitsklasse und dem Herkunftszeichen gekennzeichnet sein. Falls eine Kennzeichnung am gewindefreien Teil nicht möglich ist, ist die Angabe der Stahlsorte allein auf der Kuppe des Mutterendes zulässig.

Kennzeichnung von Schrauben und Muttern

Sechskantschrauben
Kennzeichnung von Schrauben und Muttern

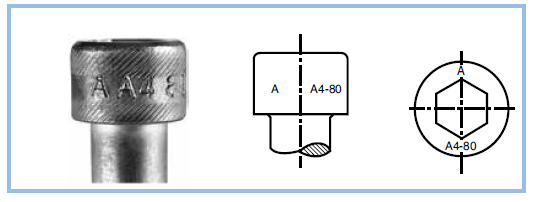

Zylinderschraube mit Innensechskant



Kennzeichnung von Schrauben und Muttern

Muttern

Muttern und Muttern mit reduzierter Belastbarkeit (niedrige Mutter) müssen ab Gewinde M5 mit der Stahlgruppe, der Festigkeitsklasse und dem Herkunftszeichen gekennzeichnet sein.

Kennzeichnung von Schrauben und Muttern

Sind die Muttern bei der Sorten A2 und A4 mit Rillen gekennzeichnet und ist die Festigkeitsklasse nicht angegeben, dann gilt die Festigkeitsklasse 50 bzw. 025.

Bestimmte Muttern erfüllen möglicherweise nicht die Anforderungen an die Prüfkräfte wegen des Feingewindes oder der Mutterngeometrie. Solche Muttern dürfen mit der Stahlsorte gekennzeichnet werden, jedoch nicht mit der Festigkeitsklasse.

Kennzeichnung von Schrauben und Muttern

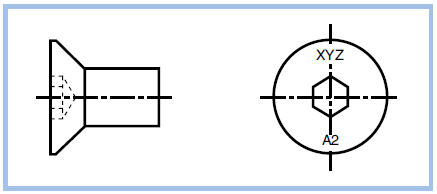

Weitere Kennzeichnungen

Schrauben, mit reduzierter Belastbarkeit aufgrund der Kopf- oder Schaftgestaltung, die einem Zugversuch unterzogen werden können, sind mit der Festigkeitsklasse durch die ergänzende Zahl 0 zu kennzeichnen nicht zu Verwechslungen führt.

Kennzeichnung von Schrauben und Muttern weitere Kennzeichnungen

Schrauben, die aufgrund ihrer Geometrie die Anforderungen an die Zugoder Torsionsfestigkeit nicht erfüllen und aufgrund ihrer zu kurzen Länge keinem Zugversuch unterzogen werden können dürfen ohne Festigkeitsklasse gekennzeichnet werden.

Kennzeichnung von Schrauben und Muttern weitere Kennzeichnungen

Andere Arten von Schrauben können, wo dies möglich ist, in gleicher Weise – jedoch nur auf dem Kopf – gekennzeichnet werden. Zusätzliche Kennzeichen dürfen angebracht werden, sofern dies nicht zu Verwechslungen führt.
