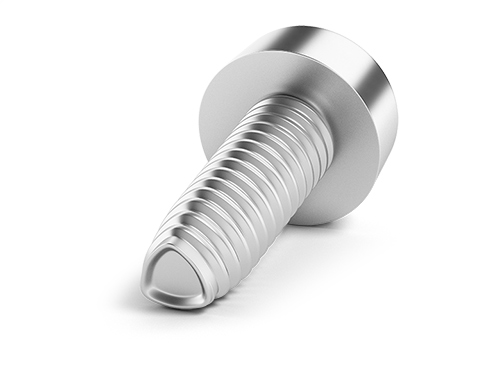

DIN 7500 – die gewindefurchende Schraube

Gewindefurchende Schraube

Schrauben nach DIN 7500 sind gewindefurchende Schrauben für Metalle, die nach ihrer Installation ein metrisches ISO-Gewinde bilden. Bei den meisten Anwendungen können die gesamten Einsatzkosten und die Verbindungsleistung gleichzeitig optimiert werden. Daher wurden die Schrauben nach DIN 7500 im Verlauf der Jahre immer beliebter und sind in vielen Situationen auch weiterhin die beste Wahl.

Vorteile

Erhöhte Festigkeit der Verbindung und hohe Vibrationssicherheit
Das Gewindeschneiden im Bauteil entfällt bei der Verwendung von gewindefurchenden Schrauben.
Das gefurchte Gewinde ist metrisch, d.h. eine verloren gegangene gewindefurchende Schraube lässt sich problemlos durch eine gewöhnliche Schraube ersetzen.
Kostensparender Einsatz - Kostensenkung von 20 bis 30% möglich

Montage der DIN 7500 Schraube

Die Montage erfolgt idealerweise an stationären Verschraubungssystemen oder mit Hand-Motorschrauben (max. 1000 U/min.) mit einstellbarer Begrenzung des Drehmoments. Zu Beginn des Schraubvorgangs muss die Schraube leicht angedrückt werden. Für Servicearbeiten oder Reparaturen lassen sich die Schrauben jederzeit demontieren und erneut eindrehen.

Verschraubung mit Handschrauber

Montage DIN 7500: Verschraubung mit Handschrauber

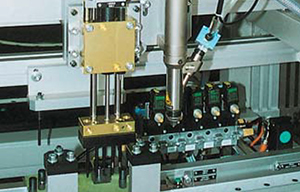

Verschraubung mit Schrauber-Halbautomat

Montage DIN 7500: Verschraubung mit Schrauber-Halbautomat

Gewindefurchende Schrauben nach DIN 7500 können ohne Vorschneiden eines Muttergewindes in plastisch verformbare Werkstoffe eingeschraubt werden.

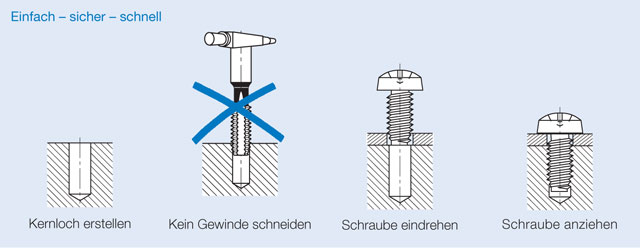

Grafik zur Montage von gewindefurchenden Schrauben

Angaben zu Kernlöchern

Gewindefurchende Schrauben lassen sich gleich gut sowohl in Sacklöcher wie in Durchgangslöcher montieren. Massgebend sind vor allem Werkstoff, Form und Dimension des Bauteils. Die Tabelle gibt Empfehlungen zur Geometrie von Kernlöchern.

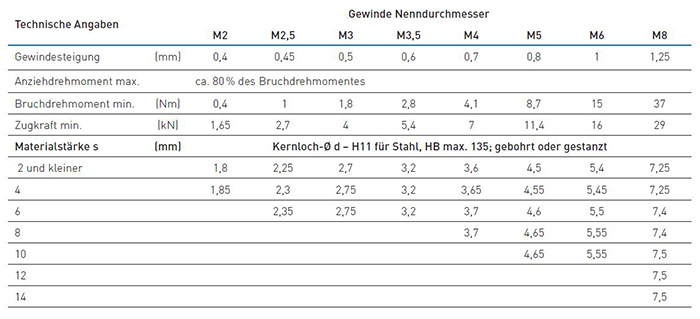

DIN 7500: Technische Angaben zu Kernlöchern

Detaillierte technische Informationen: White Paper und Broschüre

Detaillierte technische Informationen finden Sie in unserem DIN 7500 White Paper oder der DIN 7500 Übersichtsbroschüre.

Das DIN 7500 White Paper umfasst u.a. folgende Themen:

Technische Informationen und Vorteile von trilobularen, gewindefurchenden Systemen
Schwingungsfestigkeit
Mechanische Eigenschaften
Festigkeit der Verbindung
Kernlöcher für Gegengewinde
Konstruktionsaspekte des Gewindeendes
Montageparameter
Standardschrauben und Sonderentwicklungen

Zum White Paper

Broschüre DIN 7500

DIN 7500 – Trilobulares Furchsystem

Erfahren Sie mehr über die Funktionalität, Schraubentypen, Anwendungshinweise und Einsparmöglichkeiten der DIN 7500 Schraube in unserer Broschüre.

Size: 3,4 MB Format: PDF Download
