Calculer la longueur d'engagement de filetage théorique minimale requise pour les applications de trous borgnes et de trous traversants.
Sur la base de VDI 2230:2014
Matériau | Rm, N/mm2 |
---|---|
Acier | |
16MnCr5 | 1000 |
21CrMoV5-7-QT | 700 |
25CrMo4-QT | 600 |
30CrNiMo 8 | 1250 |
34CrMo 4 | 1000 |
34CrNiMo 6 | 1200 |
35B2-QT | 500 |
35NiCr18 | 1270 |
38MnSi-VS 5 | 900 |
40CrMoV4-6-QT | 850 |
41Cr4 | 1100 |
42CrV 6 | 1080 |
42CrMo4 | 1000 |
42MnV7 | 980 |
48CrMo4 | 880 |
50MnSi4 | 830 |
58CrV 4 | 1320 |
C35E-QT | 500 |
C45E-QT | 560 |
Cq 45 | 700 |
E295 | 470 |
S235 JRG1 | 340 |
S355 JO | 510 |
Aluminium/ alliage d'aluminium | |
AW-5083 | 260 |
AW-6082 | 290 |
AW-7075 | 540 |
AlMgSi1F28 | 260 |
AlMg4,5MnF27 | 260 |
AlMgSi1F31 | 290 |
AlZnMgCu1,5 | 540 |
G-AlSi10Mg | 220 |
G-AlSi7Mg0,3 | 230 |
G-AlSi9Cu3 | 160 |
GD-AlSi9Cu3 | 240 |
GK-AlSi7Mg wa | 250 |
GK-AlSi9Cu3 | 180 |
Alliage de magnésium | |
AZ91 | 310 |
GK-AZ91-T4 | 240 |
MgAl9Zn1 | 200 |
MgAl4Si | 190 |
Cuivre / alliage de cuivre | |
G-CuAl10Ni | 600 |
G-CuSn5ZnPb | 220 |
G-CuSn7ZnPb | 240 |
GD-CuZn37Pb | 280 |
GK-CuZn37Pb | 280 |
GZ-CuSn7ZnPb | 270 |
Fonte | |
GJL-250 | 250 |
GJS-400-15 | 400 |
GJS-500-7 | 500 |
GJS-600-3 | 600 |
GJV-300 | 300 |
GJV-500 | 500 |
Titane / alliage de titane | |
TiAI6V4 | 890 |
Nickel/ alliage de nickel | |
NiCr15Fe7TiAl | 1000 |
NiCr20TiAl | 1000 |
Acier inoxydable | |
X10CrNiMoMnNbVB15-10-1 | 650 |
X19CrMoNbVN11-1-QT | 900 |
X22CrMoV12-1-QT | 800 |
X2CrNi18-9 | 450 |
X2CrNiMo17-12-2 | 500 |
X2CrNiMoN17-13-3 | 580 |
X3CrNiCu18-9-4 | 450 |
X3CrNiMoBN17-13-3 | 550 |
X4CrNi18-12 | 500 |
X5CrNi18-10 | 500 |
X5CrNiMo17-12-2 | 500 |
X6CrNi18-10 | 500 |
X6CrNiMoB17-12-2 | 490 |
X6CrNiTiB18-10 | 490 |
X6NiCrTiMoVB25-15-2 | 900 |
X7CrNiMoBNbl6-16 | 650 |
Ce calcul est théorique et doit être vérifié par des tests !
Les dimensions nominales sont utilisées comme base de calcul.
En pratique, la longueur d'engagement du filet est réduite par le début conique du filet de la vis ainsi que par le chanfrein de la pièce.

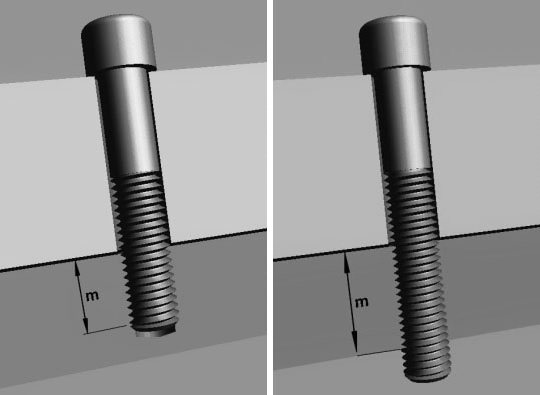

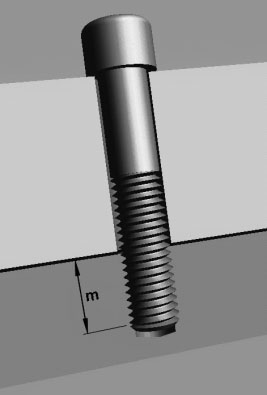

Veuillez noter la définition de trou borgne et de trou traversant (sélectionnable dans le coin supérieur gauche de l'application). Les trous traversants sont calculés sans début de filet incomplet et on suppose que l'extrémité de la vis dépasse avec au moins deux pas de filet (2P).
Si une application de trou traversant ne peut pas répondre à l'exigence ci-dessus, il est recommandé de calculer une application de trou borgne à la place.
La longueur effective de l'engagement du filet meff représente la prise réelle du filetage de la vis/écrou.
