Calcolate la teorica lunghezza minima di avvitamento per applicazioni con foro filettato cieco e passante.
Secondo VDI 2230:2014
Calcolate la teorica lunghezza minima di avvitamento per applicazioni con foro filettato cieco e passante.
Secondo VDI 2230:2014
Materiale | Rm, N/mm2 |
---|---|
Acciaio | |
16MnCr5 | 1000 |
21CrMoV5-7-QT | 700 |
25CrMo4-QT | 600 |
30CrNiMo 8 | 1250 |
34CrMo 4 | 1000 |
34CrNiMo 6 | 1200 |
35B2-QT | 500 |
35NiCr18 | 1270 |
38MnSi-VS 5 | 900 |
40CrMoV4-6-QT | 850 |
41Cr4 | 1100 |
42CrV 6 | 1080 |
42CrMo4 | 1000 |
42MnV7 | 980 |
48CrMo4 | 880 |
50MnSi4 | 830 |
58CrV 4 | 1320 |
C35E-QT | 500 |
C45E-QT | 560 |
Cq 45 | 700 |
E295 | 470 |
S235 JRG1 | 340 |
S355 JO | 510 |
Alluminio/Leghe leggere | |
AW-5083 | 260 |
AW-6082 | 290 |
AW-7075 | 540 |
AlMgSi1F28 | 260 |
AlMg4,5MnF27 | 260 |
AlMgSi1F31 | 290 |
AlZnMgCu1,5 | 540 |
G-AlSi10Mg | 220 |
G-AlSi7Mg0,3 | 230 |
G-AlSi9Cu3 | 160 |
GD-AlSi9Cu3 | 240 |
GK-AlSi7Mg wa | 250 |
GK-AlSi9Cu3 | 180 |
Leghe di magnesio | |
AZ91 | 310 |
GK-AZ91-T4 | 240 |
MgAl9Zn1 | 200 |
MgAl4Si | 190 |
Rame/Leghe di rame | |
G-CuAl10Ni | 600 |
G-CuSn5ZnPb | 220 |
G-CuSn7ZnPb | 240 |
GD-CuZn37Pb | 280 |
GK-CuZn37Pb | 280 |
GZ-CuSn7ZnPb | 270 |
Ghisa | |
GJL-250 | 250 |
GJS-400-15 | 400 |
GJS-500-7 | 500 |
GJS-600-3 | 600 |
GJV-300 | 300 |
GJV-500 | 500 |
Titanio/Leghe di titanio | |
TiAI6V4 | 890 |
Nichel/Leghe di nichel | |
NiCr15Fe7TiAl | 1000 |
NiCr20TiAl | 1000 |
INOX | |
X10CrNiMoMnNbVB15-10-1 | 650 |
X19CrMoNbVN11-1-QT | 900 |
X22CrMoV12-1-QT | 800 |
X2CrNi18-9 | 450 |
X2CrNiMo17-12-2 | 500 |
X2CrNiMoN17-13-3 | 580 |
X3CrNiCu18-9-4 | 450 |
X3CrNiMoBN17-13-3 | 550 |
X4CrNi18-12 | 500 |
X5CrNi18-10 | 500 |
X5CrNiMo17-12-2 | 500 |
X6CrNi18-10 | 500 |
X6CrNiMoB17-12-2 | 490 |
X6CrNiTiB18-10 | 490 |
X6NiCrTiMoVB25-15-2 | 900 |
X7CrNiMoBNbl6-16 | 650 |
Questo è un calcolo teorico che deve essere verificato con delle prove pratiche!
In realtà la lunghezza di avvitamento è spesso ridotta, a causa della filettatura incompleta all’estremità della vite e dello smusso del foro.

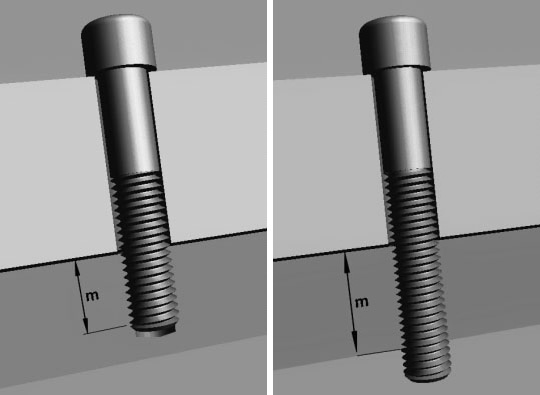

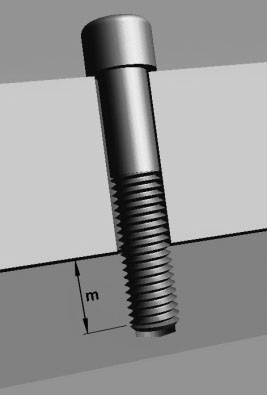

Particolare attenzione deve essere portata nella definizione di foro cieco e passante (è possibile selezionarla nell’angolo in alto a sinistra dell'applicazione). Il calcolo per il foro passante è realizzato senza considerare la filettatura incompleta all’estremità della vite ed è un prerequisito per il calcolo che essa sporga dal foro per minimo due passi di filettatura (2P)
Se un’applicazione reale in un foro passante non rispetta le caratteristiche di cui sopra è allora necessario eseguire il calcolo considerando l’applicazione come in un foro cieco.
La lunghezza di avvitamento effettiva, mges vorh, rappresenta il ricoprimento effettivo delle filettature di vite e madrevite.
La lunghezza minima di avvitamento calcolata è maggiore della lunghezza di avvitamento definita dall’utente. Essa include le filettature incomplete di vite e madrevite ed il ricoprimento ridotto all’imbocco della filettatura a causa di un piccolo smusso.
