Kalkulátor délky zašroubování

Tento kalkulátor slouží k výpočtu teoretické minimální požadované délky zašroubování pro aplikace s neprůchozími dírami a průchozími dírami.

Vychází z předpisu VDI 2230:2014

Typ spoje

Volba šroubu Šroub





Díl s protizávitem
I
I
Data pro výpočet
Rm, screw N/mm²
Rm, materiál vnitřního závitu N/mm²
Tau, šroub N/mm²
Tau, vnitřní závit N/mm²
Síla potřebná pro prasknutí, šroub N
Vytahovací síla, vnitřní závit N
Účinná délka zašroubování, mges vorh mm
Výsledky

Vypočtená požadovaná minimální délka zašroubování, mges I: mm

Závěr:

Materiál Rm, N/mm2
Ocel
16MnCr5 1000
21CrMoV5-7-QT 700
25CrMo4-QT 600
30CrNiMo 8 1250
34CrMo 4 1000
34CrNiMo 6 1200
35B2-QT 500
35NiCr18 1270
38MnSi-VS 5 900
40CrMoV4-6-QT 850
41Cr4 1100
42CrV 6 1080
42CrMo4 1000
42MnV7 980
48CrMo4 880
50MnSi4 830
58CrV 4 1320
C35E-QT 500
C45E-QT 560
Cq 45 700
E295 470
S235 JRG1 340
S355 JO 510
Hliník / hliníková slitina
AW-5083 260
AW-6082 290
AW-7075 540
AlMgSi1F28 260
AlMg4,5MnF27 260
AlMgSi1F31 290
AlZnMgCu1,5 540
G-AlSi10Mg 220
G-AlSi7Mg0,3 230
G-AlSi9Cu3 160
GD-AlSi9Cu3 240
GK-AlSi7Mg wa 250
GK-AlSi9Cu3 180
Hořčíková slitina
AZ91 310
GK-AZ91-T4 240
MgAl9Zn1 200
MgAl4Si 190
Měď / slitina mědi
G-CuAl10Ni 600
G-CuSn5ZnPb 220
G-CuSn7ZnPb 240
GD-CuZn37Pb 280
GK-CuZn37Pb 280
GZ-CuSn7ZnPb 270
Cast iron
GJL-250 250
GJS-400-15 400
GJS-500-7 500
GJS-600-3 600
GJV-300 300
GJV-500 500
Titan / slitina titanu
TiAI6V4 890
Nikl / niklová slitina
NiCr15Fe7TiAl 1000
NiCr20TiAl 1000
Nerezová ocel
X10CrNiMoMnNbVB15-10-1 650
X19CrMoNbVN11-1-QT 900
X22CrMoV12-1-QT 800
X2CrNi18-9 450
X2CrNiMo17-12-2 500
X2CrNiMoN17-13-3 580
X3CrNiCu18-9-4 450
X3CrNiMoBN17-13-3 550
X4CrNi18-12 500
X5CrNi18-10 500
X5CrNiMo17-12-2 500
X6CrNi18-10 500
X6CrNiMoB17-12-2 490
X6CrNiTiB18-10 490
X6NiCrTiMoVB25-15-2 900
X7CrNiMoBNbl6-16 650
I

Tento výpočet je teoretický a musí být ověřen zkouškami!

V praxi bude délka zašroubování často redukována kvůli náběhu a výběhu šroubu a závitů a také kvůli zkosení.

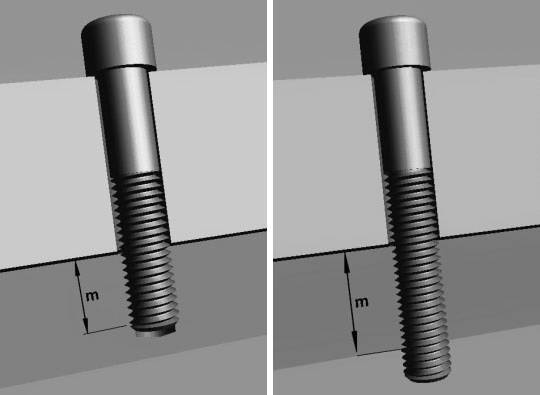

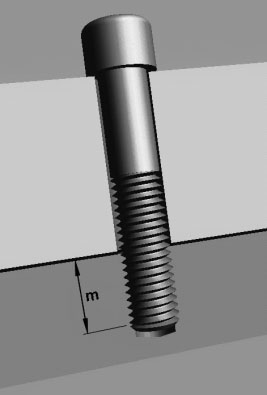

Věnujte prosím pozornost definicím neprůchozí díry a průchozí díry (tyto volby naleznete v levém horním rohu aplikace). Velikost průchozích děr je vypočtena bez nečinného závitu na konci a nutnou podmínkou je to, aby konec šroubu vyčníval minimálně v délce odpovídající rozteči dvou závitů (2P).

Pokud nelze zajistit, aby konkrétní aplikace s průchozí dírou odpovídala výše uvedené definici, pak doporučujeme provést výpočet neprůchozí díry.

Účinná délka zašroubování mges vorh představuje skutečnou délku zašroubování závitů šroubu/matice se závitem.

Vypočtená požadovaná minimální délka zašroubování musí být větší než délka zašroubování definovaná uživatelem. To zahrnuje náběh a výběh závitů šroubu a matice a redukovaný kontakt v místě začátku závitu z důvodu mírného zkosení.
