Moment a předpětí pro vlastní geometrii a materiály

Vypočtěte utahovací moment, předpětí a povrchový tlak šroubů se šestihrannou hlavou, šroubů s hlavou s vnitřním šestihranem a zápustných šroubů. Můžete použít vlastní tvary hlav, zkosení děr, redukované dříky a materiály.

Vychází z předpisu VDI 2230:2014

Spojovací prvky, u kterých bude uplatněn moment síly

Šroub

Matice

Kuželový
Průměr hlavy zápustného šroubu Ød	mm

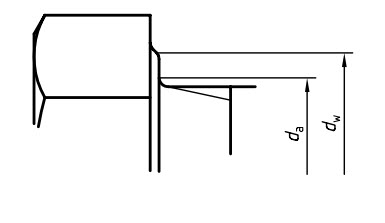

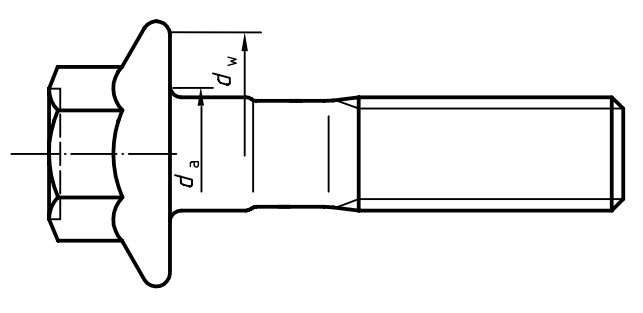

Vnitřní průměr ploché dosedací plochy da	mm
Vnější průměr ploché dosedací plochy dw	mm

Díra s vůlí - ISO 273

Jemný Střední Hrubý

Zkosení díry

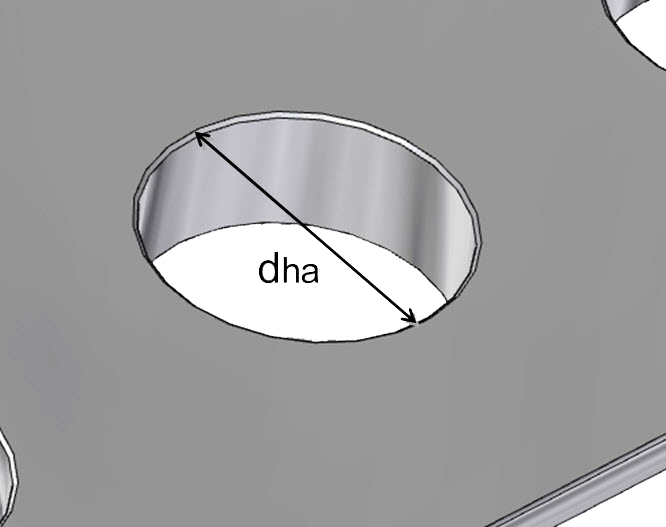

Průměr zkosení dha	mm

Reduced shank

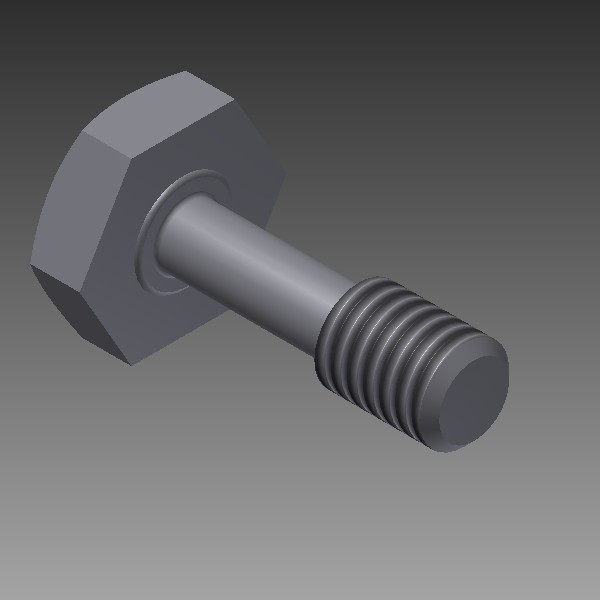

Zeslabený dřík

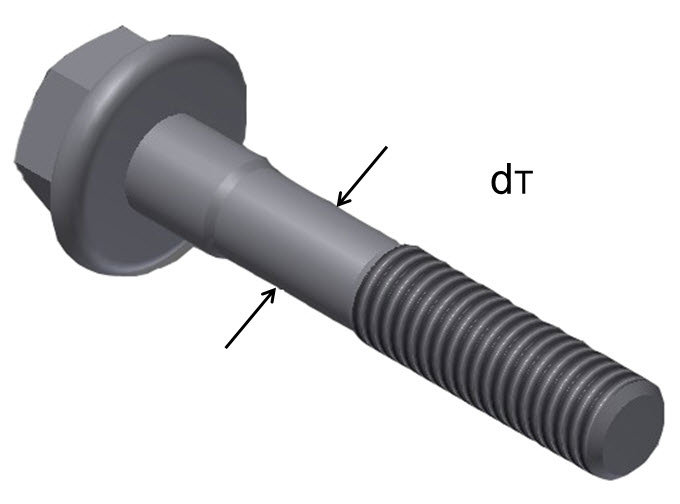

Průměr redukovaného dříku dT	mm

Mechanické vlastnosti materiálu, velikost závitu a tření

Třída vlastností šroubu
Vlastní materiály
Minimální mez kluzu šroubu Rp02	N/mm²
Využití meze kluzu %
Velikost závitu

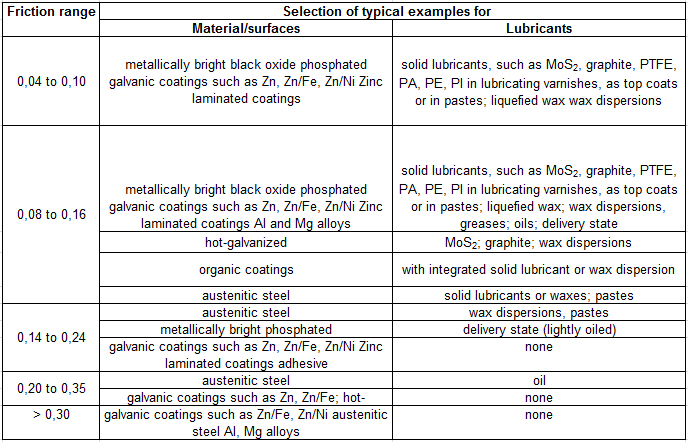

Součinitel tření v závitech
Součinitel tření ve stykové ploše hlavy/matice šroubu

Data použitá ve výpočtu

Rozteč závitu P	mm
Roztečný průměr d2	mm
Průměr dna d3	mm
Díra s vůlí dh	mm
Oblast napětí As	mm²

Výsledky

Maximální přípustný utahovací moment MA	Nm
Maximální možné předpětí FM	kN
Maximální povrchový tlak pod hlavou šroubu / maticí	N/mm²

Varování:

Mnoho spojovacích prvků se zápustnou hlavou má provedení se „zeslabenou hlavou“. Tyto spojovací součásti mají redukované zatížení a nelze u nich použít teoreticky vypočtený utahovací moment!

Pokyny pro utahování takových spojovacích součástí naleznete v technickém katalogu Bossard.

Cross section of reduced shank is larger than stress area in threaded section!

Outside diameter of plane bearing area cannot be smaller than clearance hole!

"Outside diameter of plane bearing area cannot be equal to or smaller than inside diameter of plane bearing area!

Chamfer diameter cannot be equal to or larger than outside diameter of bearing area!

Chamfer diameter cannot be equal to or less than diameter of clearance hole!
