Skivefjederberegner

Beregn skivefjedre med geometri og egenskaber i henhold til DIN 2093.

Beregninger baseret på DIN 2092

Fjederdesign

Fjeder uden kontaktflader
Fjeder med kontaktflader

Inputdata til beregning

Materiale

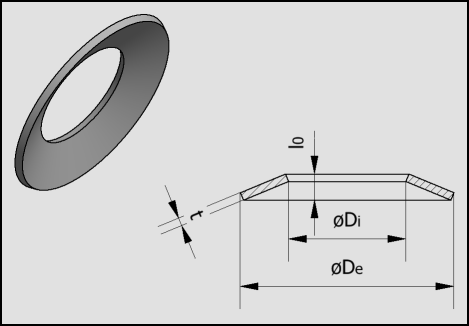

Udvendig diameter, De	mm
Indvendig diameter, Di	mm
Tykkelse, t	mm
Tykkelse, t'	mm
Fjederhøjde, l0	mm
Afbøjning, s Total Afbøjning, sges	mm %
Temperatur	°C

Stabling

Antal i parallel, n
Antal i serie, i

Friktion

Medtag friktion
Koefficient af overfladefriktion, WM
Koefficient af kantfriktion, WR

Data brugt i beregning

Resulterende fjederkraft

	Om belastning	On unloading
Belastning, F Belastning, Fges	N	N

Påvirkningsberegning

Belastning, F Total belastning, Fges	N

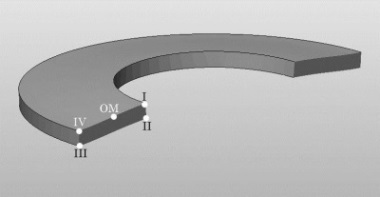

δOM	N/mm²
δI	N/mm²
δII	N/mm²
δIII	N/mm²
δIV	N/mm²

Belastninger ved foruddefinerede afbøjninger

	Om belastning	On unloading
Belastning, F at s =0.25h0 Belastning, Fges at s=0.25h0	N	N
Belastning, F at s=0.5h0 Belastning, Fges at s=0.5h0	N	N
Belastning, F at s=0.75h0 Belastning, Fges at s=0.75h0	N	N
Belastning, F at s=h0 Belastning, Fges at s=h0	N	N

Afbøjning kan ikke være større end frihøjden!

t' kan ikke være større end t!

Egenskaber for denne temperatur er ikke defineret. Vælg et andet materiale
