Couple et précontrainte pour géométrie et matériau personnalisés

Calculer le couple de serrage, la précontrainte et la pression de surface pour les vis à tête hexagonale, à tête cylindrique et à tête fraisée. Formes de tête personnalisées, chanfreins de trou, tiges réduites et matériaux sont disponibles en options.

Sur la base de VDI 2230:2014

Fixation où le couple va être appliqué

Vis

Écrou

Conique
Diamètre de tête de vis à tête fraisée Ød	mm

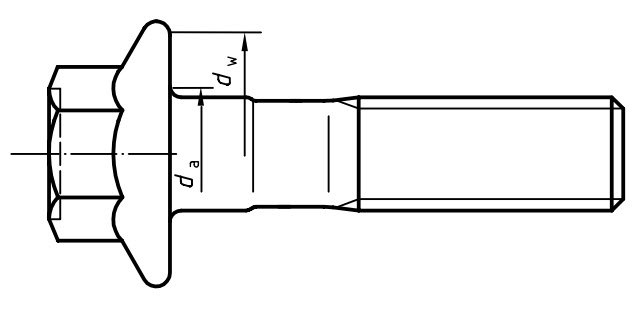

Diamètre intérieur de la surface d'appui da	mm
Diamètre extérieur de la surface d'appui dw	mm

Avant trou - ISO 273

Fin Moyen Gros

Chanfrein de trou

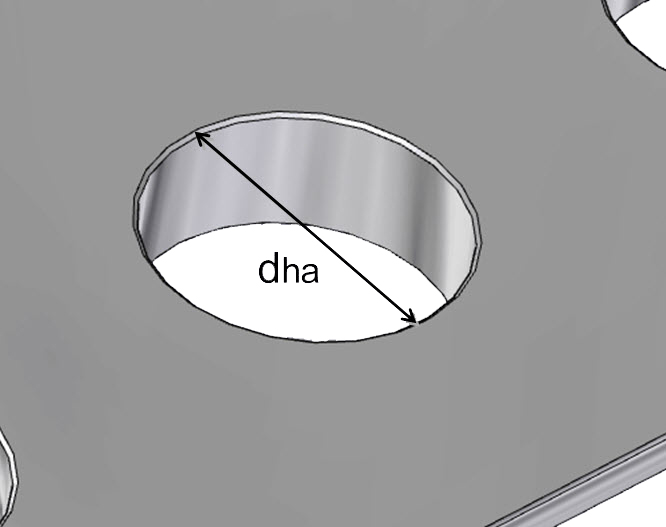

Diamètre de chanfrein dha	mm

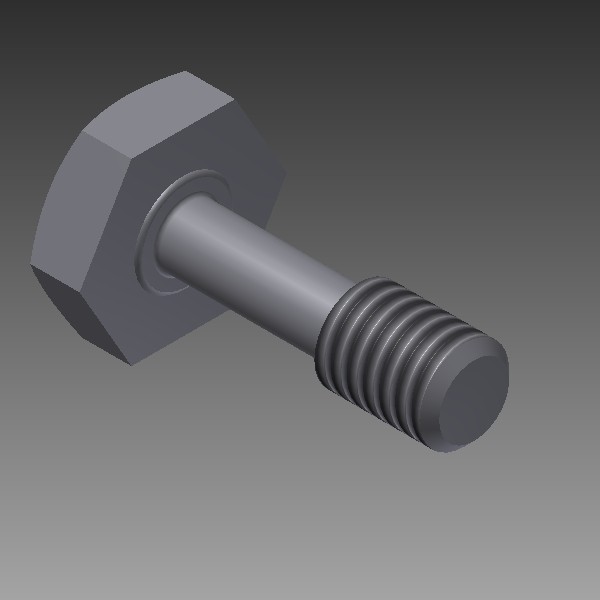

Tige réduite

Tige réduite

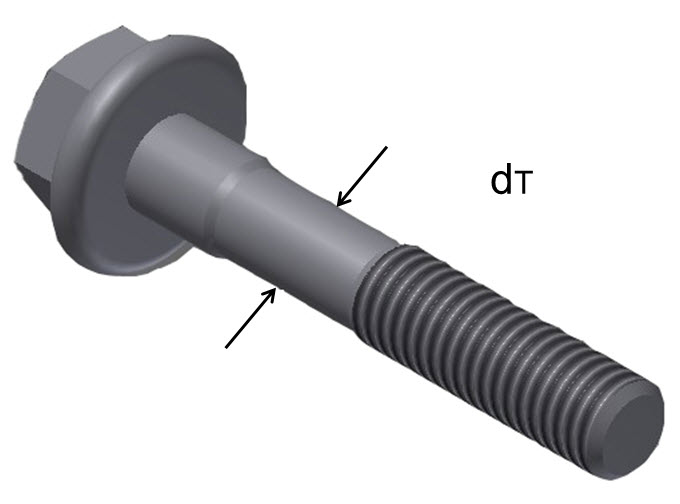

Diamètre de tige réduite dT	mm

Propriétés mécaniques du matériau, taille de filetage et friction

Classe de propriété de vis
Matériau personnalisé
Limite d'élasticité minimale de vis Rp02	N/mm²
Utilisation de la résistance élastique %
Taille du filet

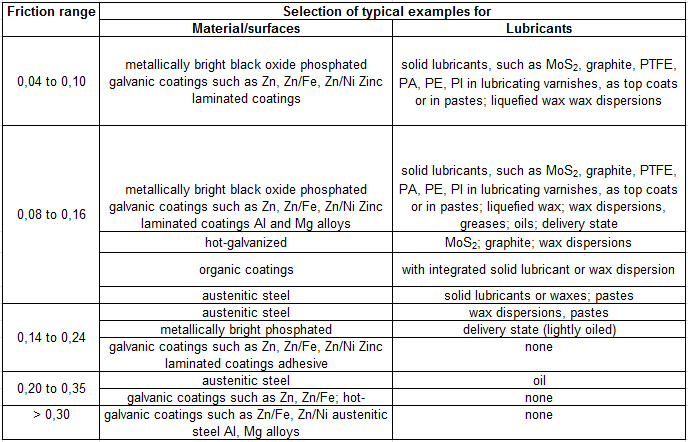

Valeur de friction du filet
Valeur de friction de tête de vis/boulon

Données utilisées pour le calcul

Pas de filetage P	mm
Diamètre de filetage d2	mm
Diamètre racine d3	mm
Avant-trou dh	mm
Zone de contrainte	mm²

Résultats

Couple de serrage maximum admissible MA	Nm
Précontrainte maximale possible FM	kN
Pression de surface maximale sous la tête de vis / écrou	N/mm²

Avertissement :

de nombreuses fixations à tête fraisée sont conçues avec des « têtes faibles ». Cela signifie que la capacité de contrainte est réduite et que le couple de serrage théorique calculé ne peut pas être appliqué !

Un guide pour le couple de serrage correct pour de telles fixations se trouve dans la section du catalogue technique de Bossard.

La section transversale de la tige réduite est plus grande que la zone de contrainte dans la section filetée !

Le diamètre extérieur de la zone d'appui ne peut pas être inférieur à l'avant-trou !

Le diamètre extérieur de la zone d'appui ne peut pas être plus petit ou égale au diamètre intérieur de la zone d'appui !

Le diamètre de chanfrein ne peut pas être plus grand ou égal au diamètre extérieur de la zone d'appui !

Le diamètre de chanfrein ne peut pas être plus petit ou égal au diamètre de l'avant-trou !
