Coppia e precarico per geometria e materiale personalizzati

Calcolate la coppia di serraggio, il precarico e la pressione superficiale per viti a testa esagonale, a testa cilindrica con esagono incassato e a testa svasata. Le opzioni personalizzabili sono la forma della testa, lo smusso del foro, il gambo scaricato ed il materiale.

Secondo VDI 2230:2014

Elemento di collegamento al quale sarà applicata la coppia

Vite

Dado

Svasatura
Diametro della testa della vite a testa svasata Ød	mm

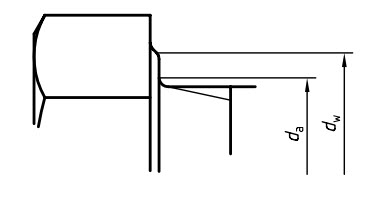

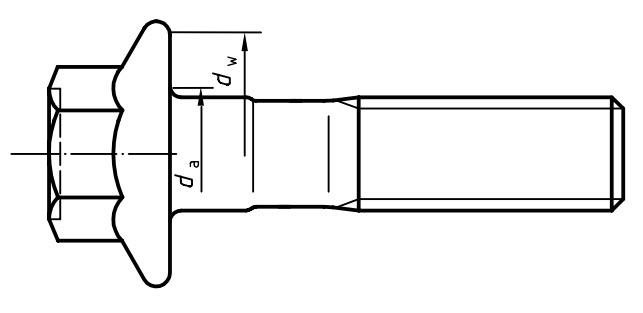

Diametro interno della superficie d'appoggio da	mm
Diametro esterno della superficie d'appoggio dw	mm

Foro passante - ISO 273

Fine Medio Grossolano

Foro smussato

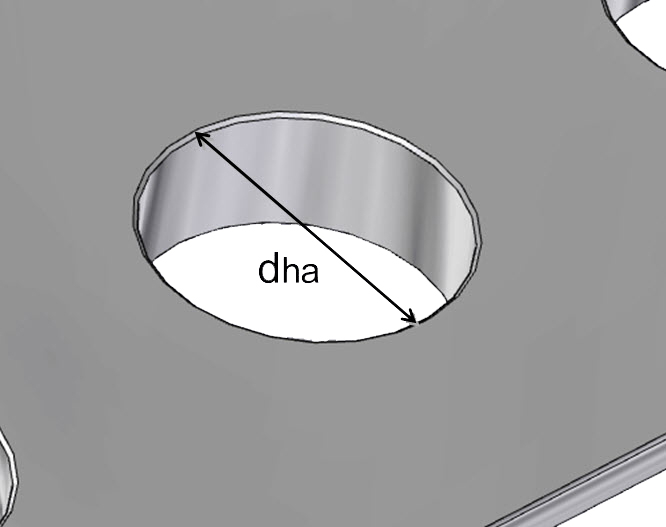

Diametro dello smusso dha	mm

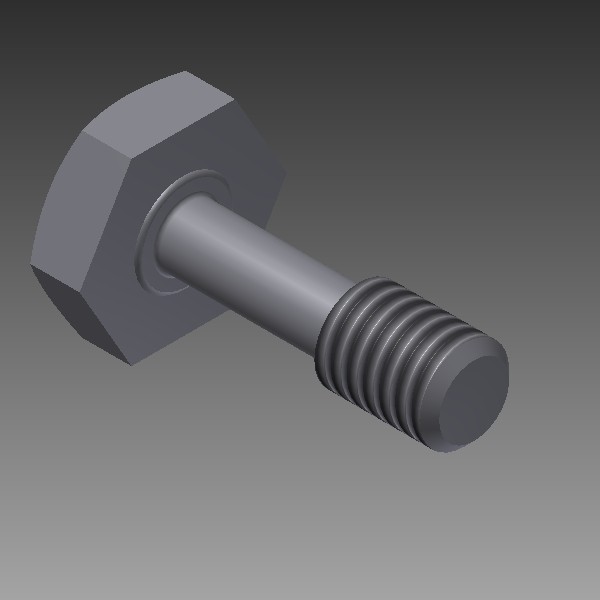

Gambo scaricato

Gambo scaricato

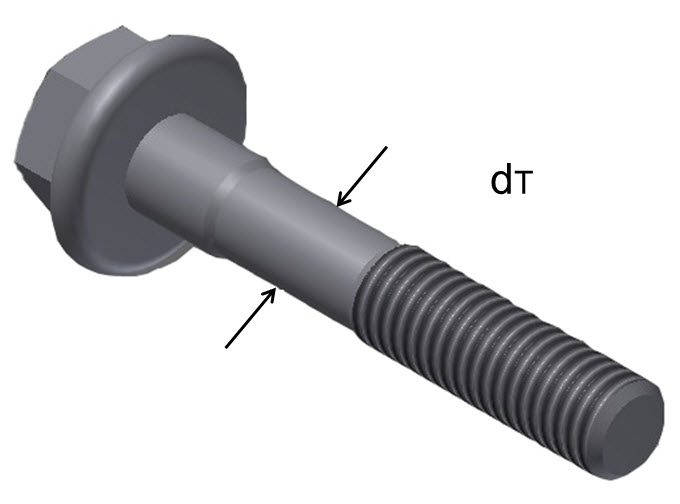

Diametro del gambo scaricato Dt	mm

Proprietà meccaniche del materiale, diametro della filettatura e attrito

Classe di resistenza della vite
Materiale personalizzato
Limite minimo di snervamento della vite Rp02	N/mm²
Utilizzo percentuale del limite di snervamento %
Diametro della filettatura

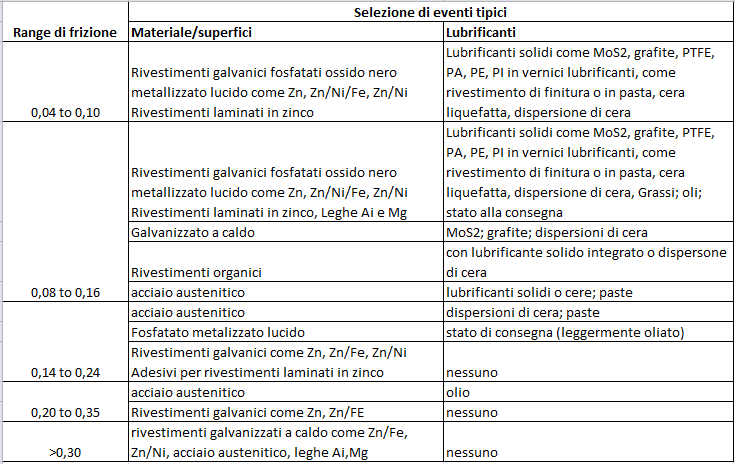

Coefficiente di attrito sulla filettatura
Coefficiente di attrito sotto la testa/il dado

Dati utilizzati nel calcolo

Passo della filettatura P	mm
Diametro medio d2	mm
Diametro di nocciolo d3	mm
Foro passante dh	mm
Area di sollecitazione As	mm²

Risultati

Coppia di serraggio massima consentita MA	Nm
Precarico massimo possibile FM	kN
Pressione superficiale massima sotto la testa della vite o del dado:	N/mm²

Attenzione:

Molti elementi di collegamento a testa svasata sono progettati con “testa debole”. Questo significa che la capacità di carico è ridotta e che non sia possibile applicare la coppia di serraggio teorica calcolata!

Le coppie di serraggio corrette per questi elementi di collegamento si trovano nelle Informazioni Tecniche del catalogo Bossard.

Cross section of reduced shank is larger than stress area in threaded section!

Outside diameter of plane bearing area cannot be smaller than clearance hole!

"Outside diameter of plane bearing area cannot be equal to or smaller than inside diameter of plane bearing area!

Chamfer diameter cannot be equal to or larger than outside diameter of bearing area!

Chamfer diameter cannot be equal to or less than diameter of clearance hole!
