맞춤 지오메트리 및 재료에 대한 토크 및 예비 하중

토크를 적용할 패스너

나사 너트

원추형	80° 90° 100°
접시머리 나사의 헤드 지름 Ød	mm

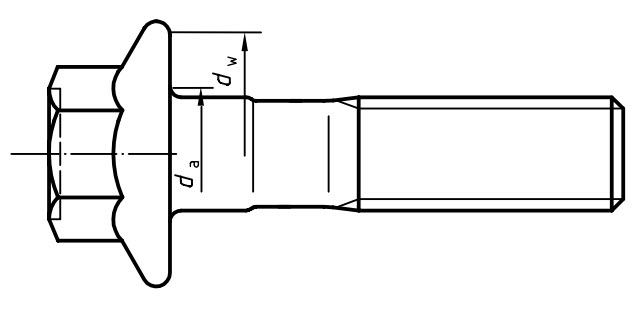

플레인 베어링 면적의 내경 da	mm
플레인 베어링 면적의 외경 dw	mm

클리어런스 홀 - ISO 273

미세 중간 굵음

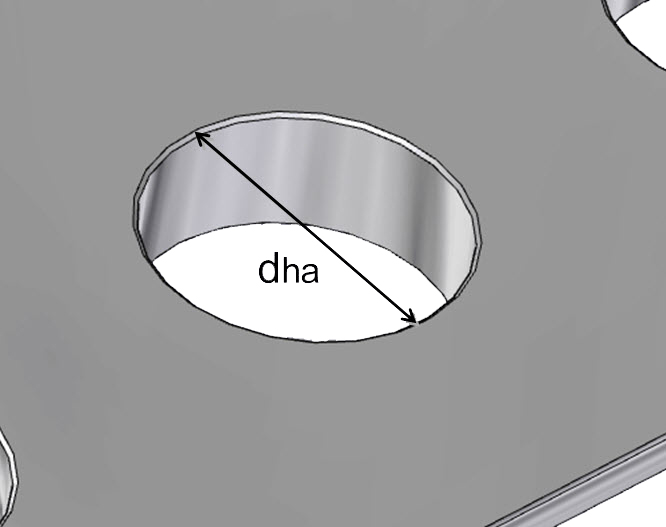

구멍 면취
면취 지름 dha	mm

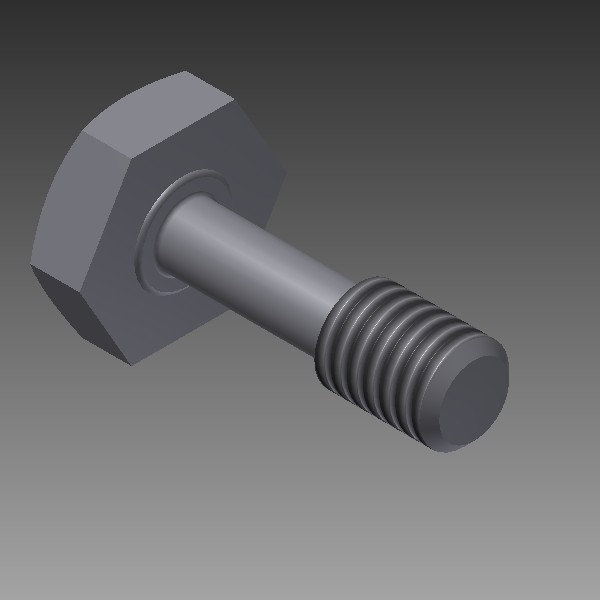

생크 감소

생크 감소
감소한 생크 지름 dT	mm

재료의 기계적 속성, 나사산 크기 및 마찰

나사의 속성 클래스	50 70 80 3.6 4.6 4.8 5.6 5.8 6.8 8.8 9.8 10.9 12.9
맞춤 재료
나사의 최소 항복 강도 Rp02	N/mm²
항복 강도 % 활용	95 90 85 80 75 70 65 60 55 50 45 40 35 30 25 20 15 10 5
나사산 크기	M 1 M 1.2 M 1.4 M 1.6 M 1.8 M 2 M 2.5 M 3 M 3.5 M 4 M 4.5 M 5 M 6 M 7 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30 M 33 M 36 M 39 M 42 M 45 M 48 M 52 M 56 M 60 M 64 M 68

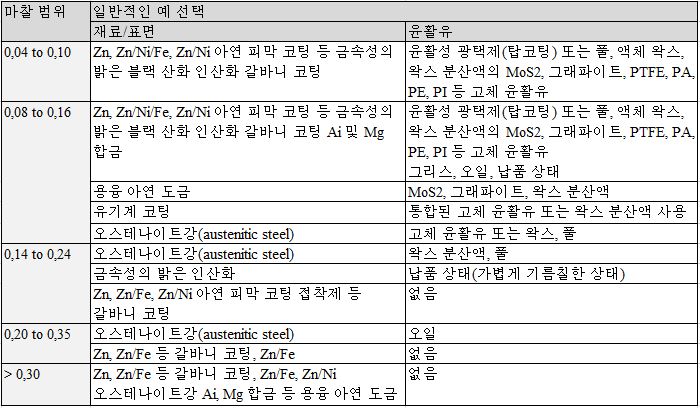

나사산 마찰값	0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.25 0.30 0.35
너트/볼트 헤드 마찰값	0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.25 0.30 0.35

계산에 사용된 데이터

나사 피치 P	mm
피치 지름 d2	mm
뿌리 지름 d3	mm
클리어런스 홀 dh	mm
응력 단면적 As	mm²

결과

최대 허용 조임 토크 MA	Nm
최대 가능 예비 하중 FM	kN
나사 헤드/너트 아래 최대 표면 압력	N/mm²
