Calculadora de muelle de discos

Calcule muelles de disco con geometría y propiedades de acuerdo con la norma DIN 2093.

Cálculos de acuerdo con la norma DIN 2092

Diseño del muelle

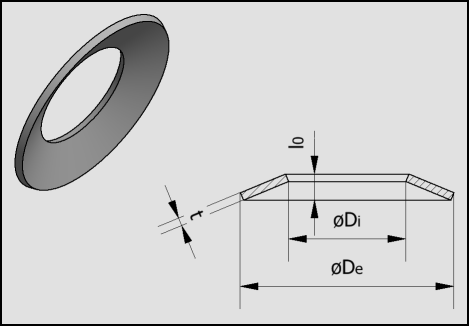

Muelle sin superficies de contacto
Muelle con superficies de contacto

Datos de entrada para cálculos

Material
Diámetro exterior, De	mm
Diámetro interior, Di	mm
Grosor, t	mm
Grosor, t'	mm
Altura del muelle, l0	mm
Desviación, s Total Desviación, sges	mm %
Temperatura	°C

Apilamiento

Número en paralelo, n
Número en serie, i

Fricción

Coeficiente de fricción de la superficie
Coeficiente de fricción de la superficie, WM
Coeficiente de fricción del borde, WR

Datos usados en el cálculo

Módulo de Young, E	N/mm²
Radio de Poisson
Altura libre, h0	mm
δ
Altura de la pila cargada, L	mm
Altura de la pila sin cargar, L0	mm
s sges	mm

Fuerza resultante del muelle

	En carga	En descarga
Carga, F Carga, Fges	N	N

Ver cálculo de la presión y desviaciones/cargas predefinidas

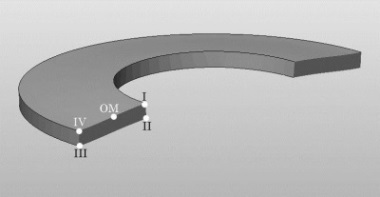

Cálculo de la presión

Carga, F Total carga, Fges	N
δOM	N/mm²
δI	N/mm²
δII	N/mm²
δIII	N/mm²
δIV	N/mm²

Cargas en desviaciones predefinidas

	En carga	En descarga
Carga, F at s =0.25h0 Carga, Fges at s=0.25h0	N	N
Carga, F at s=0.5h0 Carga, Fges at s=0.5h0	N	N
Carga, F at s=0.75h0 Carga, Fges at s=0.75h0	N	N
Carga, F at s=h0 Carga, Fges at s=h0	N	N

La desviación no puede ser mayor que la altura libre.

t' no puede ser superior a t.

Las propiedades de esta temperatura no están definidas, seleccione otro material.
