Kalkulator sprężyn talerzowych

Oblicz geometrię i właściwości sprężyn talerzowych zgodnie z normą DIN 2093.

Obliczenia wg DIN 2092

Konstrukcja sprężyny

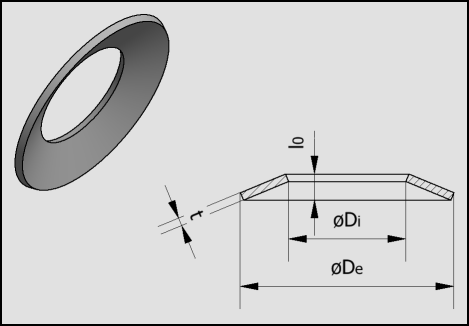

Sprężyna bez powierzchni styku
Sprężyna z powierzchniami styku

Dane używane do obliczeń

Materiał
Średnica zewnętrzna, De	mm
Średnica wewnętrzna, Di	mm
Grubość, t	mm
Grubość, t'	mm
Wysokość sprężyny, l0	mm
Odchylenie, s Całkowite odchylenie, sges	mm %
Temperatura	°C

Układ

Liczba sztuk równolegle, n
Liczba sztuk szeregowo, i

Tarcie

Uwzględnij tarcie
Współczynnik tarcia powierzchni, WM
Współczynnik tarcia krawędzi, WR

Dane do obliczeń

Moduł Younga, E	N/mm²
Współczynnik Poissona
Wysokość swobodna, h0	mm
δ
Wysokość stosu obciążonego, L	mm
Wysokość stosu nieobciążonego, L0	mm
s sges	mm

Wynikowa siła sprężystości

	Przy naprężaniu	Przy rozprężaniu
Obciążenie, F Obciążenie, Fges	N	N

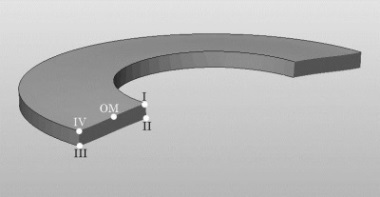

Obliczenie naprężenia

Obciążenie, F Całkowite obciążenie, Fges	N
δOM	N/mm²
δI	N/mm²
δII	N/mm²
δIII	N/mm²
δIV	N/mm²

Obciążenia przy wstępnie zdefiniowanych odchyleniach

	Przy naprężaniu	Przy rozprężaniu
Obciążenie, F przy s =0.25h0 Obciążenie, Fges przy s=0.25h0	N	N
Obciążenie, F przy s=0.5h0 Obciążenie, Fges przy s=0.5h0	N	N
Obciążenie, F przy s=0.75h0 Obciążenie, Fges przy s=0.75h0	N	N
Obciążenie, F przy s=h0 Obciążenie, Fges przy s=h0	N	N

Odchylenie nie może być większe niż wysokość swobodna!

Wartość t' nie może być większa niż t!

Właściwości dla tej temperatury nie są zdefiniowane. Wybierz inny materiał.
