Beräkna det teoretiska minimikravet på gängans ingrepp för applikationer med blindhål och genomgående hål.
Baserat på VDI 2230:2014
Gängingreppsberäknare
| Material | Rm, N/mm2 |
|---|---|
| Stål | |
| 16MnCr5 | 1000 |
| 21CrMoV5-7-QT | 700 |
| 25CrMo4-QT | 600 |
| 30CrNiMo 8 | 1250 |
| 34CrMo 4 | 1000 |
| 34CrNiMo 6 | 1200 |
| 35B2-QT | 500 |
| 35NiCr18 | 1270 |
| 38MnSi-VS 5 | 900 |
| 40CrMoV4-6-QT | 850 |
| 41Cr4 | 1100 |
| 42CrV 6 | 1080 |
| 42CrMo4 | 1000 |
| 42MnV7 | 980 |
| 48CrMo4 | 880 |
| 50MnSi4 | 830 |
| 58CrV 4 | 1320 |
| C35E-QT | 500 |
| C45E-QT | 560 |
| Cq 45 | 700 |
| E295 | 470 |
| S235 JRG1 | 340 |
| S355 JO | 510 |
| Aluminium/ Aluminiumlegering | |
| AW-5083 | 260 |
| AW-6082 | 290 |
| AW-7075 | 540 |
| AlMgSi1F28 | 260 |
| AlMg4,5MnF27 | 260 |
| AlMgSi1F31 | 290 |
| AlZnMgCu1,5 | 540 |
| G-AlSi10Mg | 220 |
| G-AlSi7Mg0,3 | 230 |
| G-AlSi9Cu3 | 160 |
| GD-AlSi9Cu3 | 240 |
| GK-AlSi7Mg wa | 250 |
| GK-AlSi9Cu3 | 180 |
| Magnesiumlegering | |
| AZ91 | 310 |
| GK-AZ91-T4 | 240 |
| MgAl9Zn1 | 200 |
| MgAl4Si | 190 |
| Koppar / Kopparlegering | |
| G-CuAl10Ni | 600 |
| G-CuSn5ZnPb | 220 |
| G-CuSn7ZnPb | 240 |
| GD-CuZn37Pb | 280 |
| GK-CuZn37Pb | 280 |
| GZ-CuSn7ZnPb | 270 |
| Gjutjärn | |
| GJL-250 | 250 |
| GJS-400-15 | 400 |
| GJS-500-7 | 500 |
| GJS-600-3 | 600 |
| GJV-300 | 300 |
| GJV-500 | 500 |
| Titan / Titanlegering | |
| TiAI6V4 | 890 |
| Nickel/ Nickellegering | |
| NiCr15Fe7TiAl | 1000 |
| NiCr20TiAl | 1000 |
| Rostfritt stål | |
| X10CrNiMoMnNbVB15-10-1 | 650 |
| X19CrMoNbVN11-1-QT | 900 |
| X22CrMoV12-1-QT | 800 |
| X2CrNi18-9 | 450 |
| X2CrNiMo17-12-2 | 500 |
| X2CrNiMoN17-13-3 | 580 |
| X3CrNiCu18-9-4 | 450 |
| X3CrNiMoBN17-13-3 | 550 |
| X4CrNi18-12 | 500 |
| X5CrNi18-10 | 500 |
| X5CrNiMo17-12-2 | 500 |
| X6CrNi18-10 | 500 |
| X6CrNiMoB17-12-2 | 490 |
| X6CrNiTiB18-10 | 490 |
| X6NiCrTiMoVB25-15-2 | 900 |
| X7CrNiMoBNbl6-16 | 650 |
Denna beräkning är teoretisk och behöver verifieras med tester!
Nominella värden används som bas för beräkningen.
Gängingreppet kommer ofta att reduceras pga. in- och utgång av skruv och gängor samt avfasning.

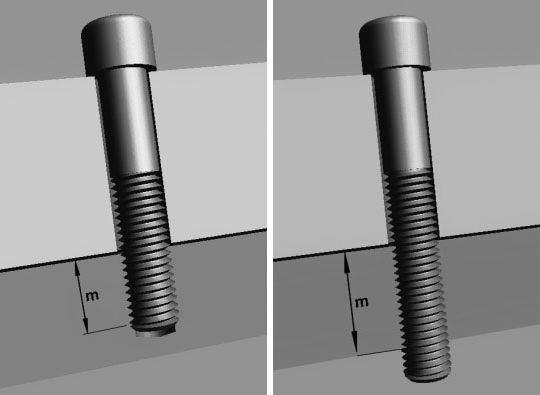

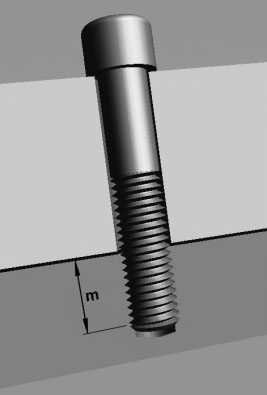

Var uppmärksam på definitionen av blindhål och genomgående hål (du kan välja detta i det övre vänstra hörnet i applikationen). Genomgående hål beräknas utan någon effektiv ände av gängan och det är en förutsättning att skruvänden sticker ut med minimum 2 gängvarv (2P)
Om en beräkning av genomgående hål inte kan uppfylla ovanstående definition, rekommenderas istället att göra en beräkning som blindhål.
Effektivt gängingrepp, meff, representerar det faktiska ingreppet av gängande skruv / muttergängor.
